QWL螺旋泵

/uploadfiles/60.247.152.80/webid777/source/201910/157103037933.jpg

服務熱線：
分享到：

立即谘詢下載資料

產品詳情

產品簡介

QWL係列潛水螺旋泵是在引進國外先進技術基礎上研製成功的螺旋式無堵塞泵。亞太泵閥有限公司結合多年的設計、製造經驗，經過若幹次技術改進，形成了係列化的性能可靠、技術成熟的潛水螺旋泵產品。該產品設計型譜化，具有效率高、防纏繞、無堵塞、高可靠性、自動耦合、自動控製和自動保護等一係列的優點。泵的性能覆蓋麵廣，泵與電機共軸，結構緊湊，低噪音，便於現場安裝和維修。

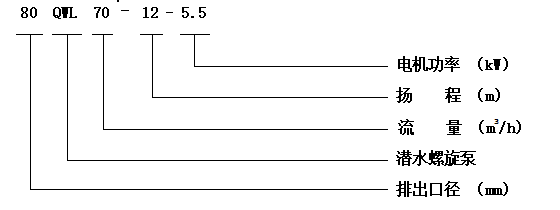

一、型號說明

80 QWL 70 – 12 - 5.5

電機功率 （kW）

揚程 （m）

流量 （m³/h）

潛水螺旋泵

排出口徑

二、產品特點

1、無堵塞性能顯著

螺旋離心泵葉輪的通徑大，加上導向和螺旋推進作用，使其通過性能很好，可以輸送含固體顆粒及各種長纖維的液體，以及高粘度、高濃度液體，真正做到了無堵塞，不纏繞。

2、低紊流及柔性輸送，無損性好

固液兩相流逐漸向前推進，流動方向無突然變化，流動平穩，其獨特的設計使該泵可以通過脆弱或易損物體而不致令其受損。對水果、蔬菜、絨狀物、含晶狀物的流體，甚至活魚都能輕易輸送。近年來，尤其適合於輸送活性汙泥，並可以保持活性汙泥的特性。

3、效率高

螺旋離心運動使流體在泵內平滑流動、低紊流，將水力損失降到最低程度，其結果就是直接降低能量消耗，效率高，降低運行費用；減少泵的磨損，降低維修保養費用，減少停工期，節約成本。

4、吸入性能好

停機水位低，低速的選取可以很好地提高水泵的汽蝕性能，即使產生局部汽蝕，泵仍能正常工作。並可抽送含氣的液體，含氣量在15%以下時，泵的性能、振動基本不發生變化。

5、無過載功率曲線

優選的水力設計使得水泵的功率曲線平坦，曲線後部下沉，在正常運行中，不會出現電機過載現象；同時流量——揚程曲線陡斜，相對於揚程變化，流量變化很小，從而能保證水泵平穩地運行。

三、產品適用範圍

QWL係列潛水螺旋泵的核心部件葉輪采用螺旋葉片和離心葉片相結合的一體化結構設計，這種泵是容積泵和離心泵的組合，故稱為螺旋離心泵。主要適用於市政工程、汙水處理、造紙、紡織、印染、工農業、醫院、建築、賓館、飯店等行業，用於輸送帶固體顆粒及各種長纖維的廢水、城市生活汙水和雨水，還包括高濃度、高粘度液體的輸送。

四、使用條件

1、輸送介質溫度：0～+100⁰C；

2、輸送介質PH值為4~10；

3、輸送介質的最高濃度：①紙漿——12%以下；②帶固體汙水——13%以下；③泥漿——14%以下；④纖維漿——14%以下；

4、電壓380V、50Hz（其它電壓、頻率可按合同製造）；

5、潛水深度：最深20m。

五、結構說明

QWL係列潛水螺旋泵的水力部分主要有出水蝸殼、吸水口、葉輪組成；出水蝸殼由吸入蓋和蝸殼兩部分組成。吸入蓋部分的葉輪，產生螺旋推進作用，蝸殼部分的葉輪像一般離心泵產生離心作用，葉片進口的銳角部分將雜物導向軸心附近，再利用螺旋作用使之沿軸線推進。

≤7.5kW水泵結構

＞7.5kW水泵結構

六、型譜圖

七、性能參數表

序號	規格型號	流量（m³/h)	揚程 (m)	轉速(r/min)	泵效率(%)	配套功率（kW)
序號	規格型號	流量（m³/h)	揚程 (m)	轉速(r/min)	泵效率(%)	配套功率（kW)
1	100QWL78-7-4	78	7	1450	62	4
2	80QWL70-12-5.5	70	12		64	5.5
3	150QWL135-8-5.5	135	8		65	5.5
4	100QWL65-15-7.5	65	15		60	7.5
5	80QWL84-20-11	84	20		63	11
6	150QWL150-12-11	150	12		64	11
7	200QWL240-11-15	240	11		74	15
8	100QWL150-19-15	150	19		65	15
9	200QWL300-12-18.5	300	12		76	18.5
10	100QWL165-32-30	165	32		62	30
11	150QWL300-19-30	300	19		71	30
12	250QWL480-17-37	480	17		75	37
13	150QWL300-31-45	300	31		71	45
14	200QWL540-20-45	540	20		77	45
15	200QWL600-31-90	600	31		74	90
16	150QWL360-53-110	360	53		67	110
17	150QWL600-50-160	600	50		73	160

八、安裝方式

固定濕式安裝固定幹式安裝移動式安裝

導軌式自動耦合安裝尺寸示意圖

導軌式自動耦合安裝尺寸表

序號	型號	FA	FB	FC	n1-Ff	δ	e	f	g	h	H₁	h₁	n₂-Fk	L	M	m	n	p	K₃	K₄	H	I	T₁	H_3min	H₂	E×F	K₁	K₂	G
1	100QWL78-7-4	100	170	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	577	640	127	105	300	750	750×650	450	500	560
2	80QWL70-12-5.5	80	150	190	4-17.5	18	350	420	360	400	365	20	4-24	472	407	100	60	18	94	250	860	100	105	300	900	700×550	400	500	530
3	150QWL135-8-5.5	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	220	1050	129	125	320	1300	850×700	600	550	560
4	100QWL65-15-7.5	100	170	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	180	790	127	105	300	920	750×650	450	500	560
5	80QWL84-20-11	80	150	190	4-17.5	18	350	420	360	400	365	20	4-24	472	407	100	60	18	94	340	1030	100	105	300	1150	900×750	400	600	560
6	150QWL150-12-11	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	220	1050	129	125	320	1300	900×800	600	650	740
7	200QWL240-11-15	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	450	1355	274	180	340	1550	1150×850	700	750	750
8	100QWL150-19-15	100	180	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	460	1438	127	105	300	970	1150×850	450	600	720
9	200QWL300-12-18.5	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	400	1640	274	180	340	1070	1150×900	700	700	750
10	100QWL165-32-30	100	180	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	470	1492	127	105	300	950	1150×850	450	650	720
11	150QWL300-19-30	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	510	1945	129	125	320	950	1300×900	600	750	750
12	250QWL480-17-37	250	335	375	12-17.5	25	650	750	700	800	720	25	4-40	798	6710	150	90	27	177	550	2138	303	185	380	900	1450×1200	800	750	850
13	150QWL300-31-45	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	600	1962	129	125	320	1050	1300×900	600	780	850
14	200QWL540-20-45	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	620	2231	274	180	340	1050	1450×1200	700	750	1000
15	200QWL600-31-90	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	560	2375	274	180	340	1050	1600×1300	700	900	950
16	150QWL360-53-110	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	450	2590	129	125	320	1070	1600×1300	600	800	1000
17	150QWL600-50-160	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	800	2753	129	125	320	950	1750×1350	600	800	1100

導杆式自動耦合安裝尺寸示意圖

導杆式自動耦合安裝尺寸表

序號	型號	FA	FB	n-Ff	J	K	C	D	E	F	H1	Q1	Q2	R1	R2	S	T	H3min	H	H2	M	N	L	a	b	d	E×F	G
1	100QWL78-7-4	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	640	750	4-18	13	252	130	150	110	750×650	560
2	80QWL70-12-5.5	80	160	8-18	160	2-12	95	155	185	F48	295	210	210	—	210	450	450	300	860	900	4-18	26	314	173	186	160	700×550	530
3	150QWL135-8-5.5	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1050	1300	4-20	35	324	150	170	130	850×700	560
4	100QWL65-15-7.5	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	790	920	4-18	13	252	130	145	120	750×650
5	80QWL84-20-11	80	160	8-18	160	2-12	95	155	185	F48	295	210	210	—	210	450	450	300	1030	1150	4-18	13	382	220	235	205	900×750	560
6	150QWL150-12-11	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1050	1300	4-20	35	444	230	250	210	900×800	740
7	200QWL240-11-15	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	1355	1550	4-20	15	550	310	350	270	1150×850	750
8	100QWL150-19-15	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	1438	970	4-18	13	544	295	315	280	1150×850	720
9	200QWL300-12-18.5	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	1640	1070	4-20	15	500	270	330	245	1150×900	750
10	100QWL165-32-30	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	1492	950	4-18	13	554	330	350	305	1150×850	720
11	150QWL300-19-30	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1945	950	4-20	35	610	340	360	320	1300×900	750
12	250QWL480-17-37	250	350	12-22	150	2-18	155	350	400	F60	650	500	500	—	470	800	950	300	2138	900	4-26	22	663	360	400	320	1450×1200	850
13	150QWL300-31-45	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1962	1050	4-20	35	700	390	415	365	1300×900	850
14	200QWL540-20-45	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	2231	1050	4-20	15	733	445	500	420	1450×1200	1000
15	200QWL600-31-90	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	2375	1050	4-20	15	673	410	445	365	1600×1300	950
16	150QWL360-53-110	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	2590	1070	4-20	35	712	420	435	405	1600×1300	1000
17	150QWL600-50-160	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	2753	950	4-20	35	913	545	575	510	1750×1350	1100

九、成套供貨範圍與訂貨須知

1.成套供貨範圍

供貨範圍		安裝方式			備注
		移動式		自動耦合式
		軟管聯接	硬管聯接	自動耦合式
必購件	主泵	√	√	√
	控製櫃	√	√	√
	雙法蘭彎管		√
	單法蘭彎管	√
	自動耦合裝置			√	導軌長度（或池深）由用戶確定
選購件	攔汙柵	√	√	√	外形尺寸及安裝尺寸由用戶確定
	啟閉機及閘門	√	√	√	閘門尺寸由用戶確定
	端子箱	√	√	√
	液位開關	√	√
	地腳螺栓（一套）			√
	軟管	√
	蝶（閘）閥	√	√	√
	止回閥	√	√	√
	可撓性橡膠接管	√	√	√
易損件	O型圈	√	√	√
	葉輪	√	√	√
	耐磨環	√	√	√
	軸承	√	√	√
	機械密封	√	√	√
	進線密封	√	√	√
